Котельная автоматика - типовые решенияТиповые тепломеханические схемы котельных на котлах ACS100/200/300/500

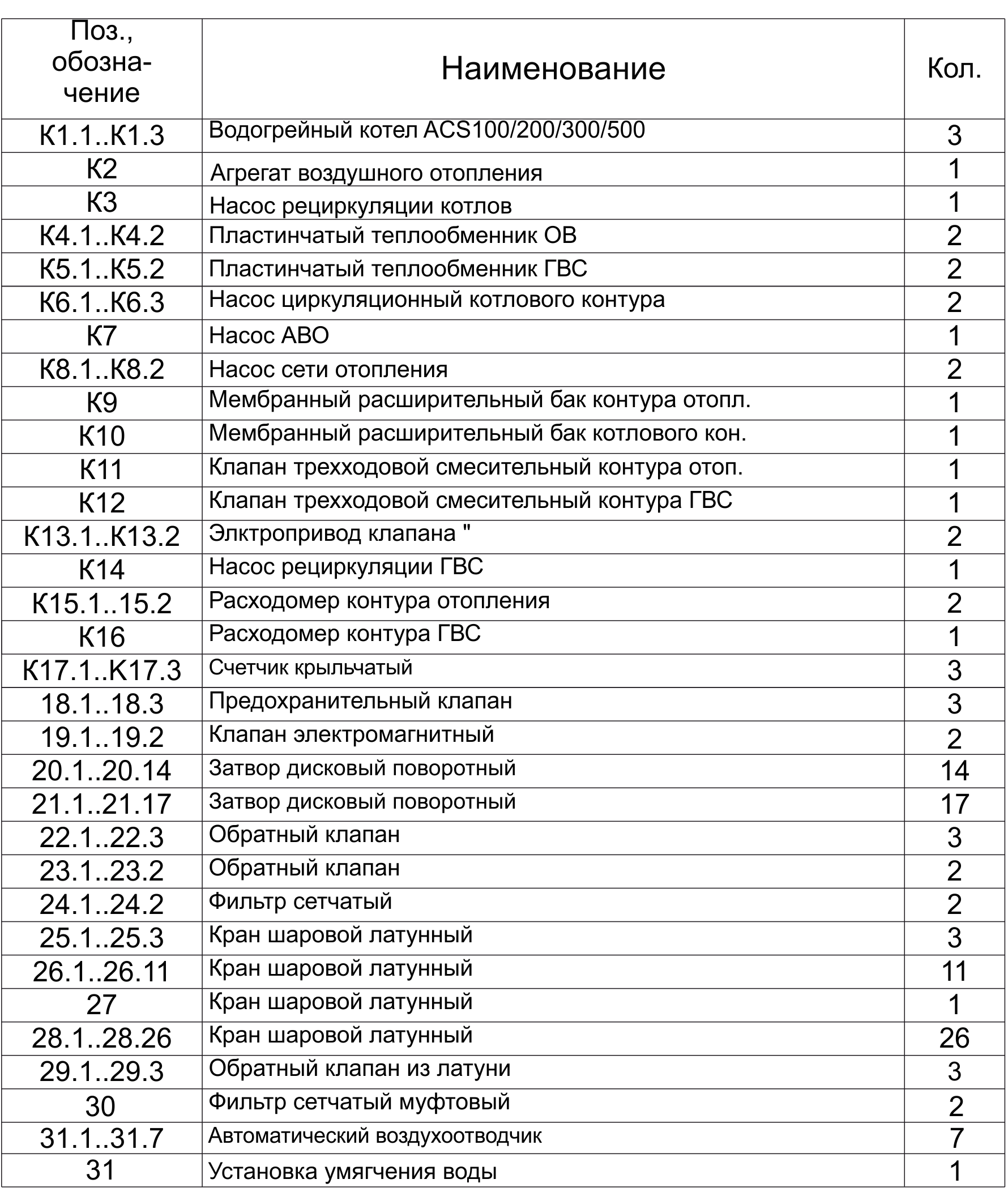

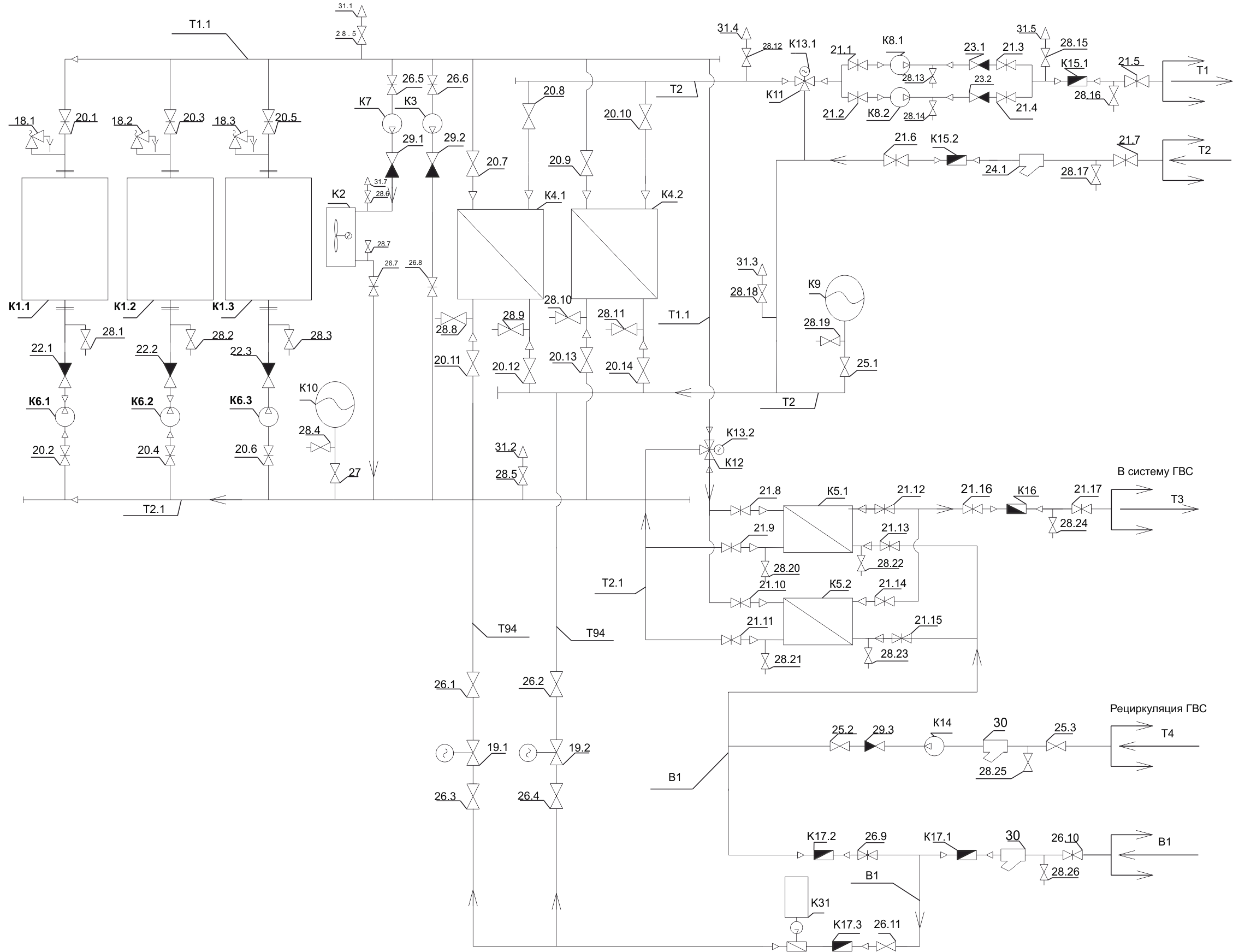

Независимое подключение нагрузки через теплообменники, контур отопления, контур ГВС.
Особенности проектирования: 1. Минимальный расход теплоносителя через котлы не должен быть менее 10.7 м3/ч для ACS 200/300/500 и 5,0 м3/ч для ACS 100. 2. Клапаны подпитки 19.1 и 19.2 не должны открываться одновременно. Котловой контур имеет наивысший приоритет. 3. Насос К3 включается при температуре теплоносителя на входе в котлы менее 500С.

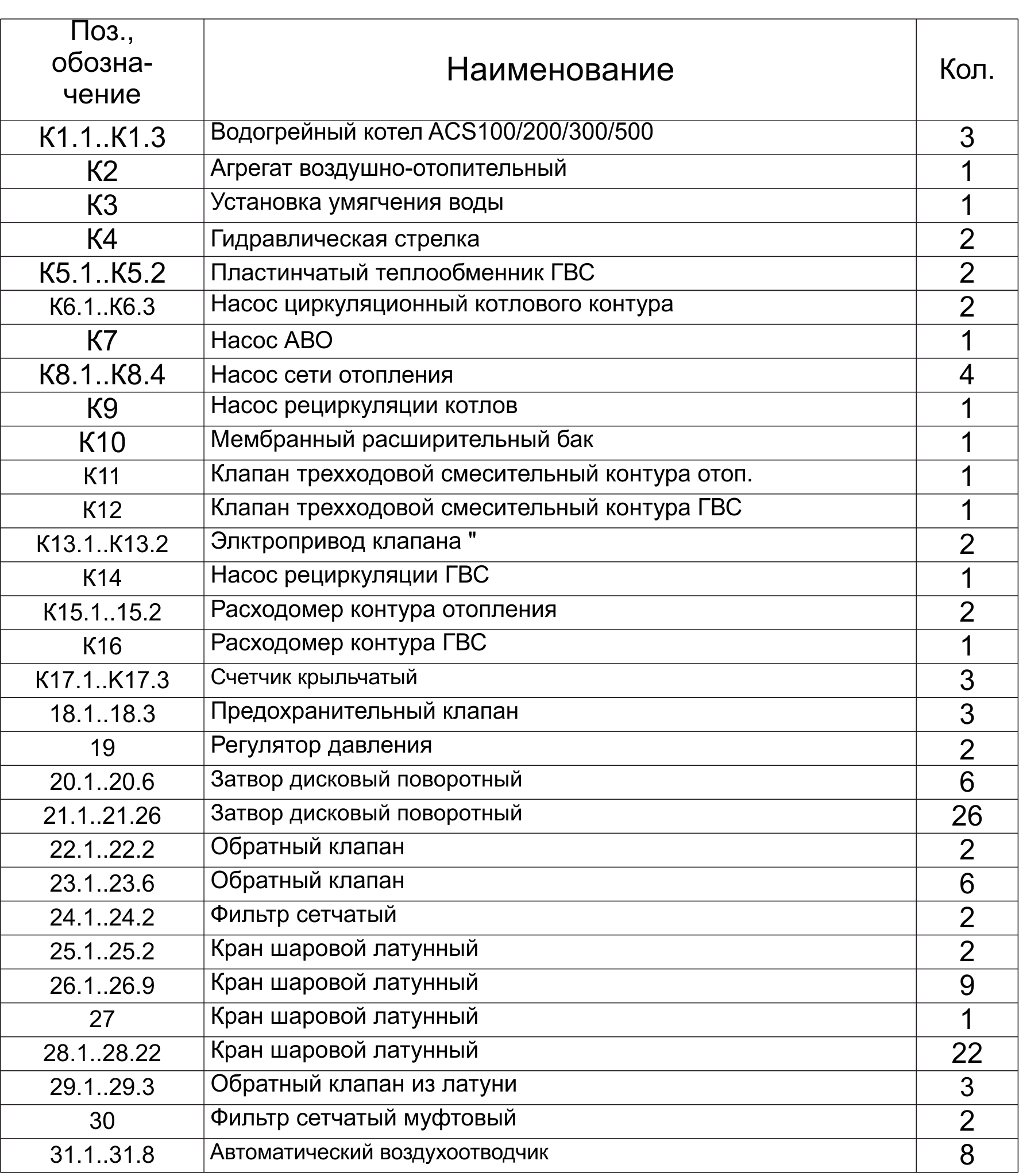

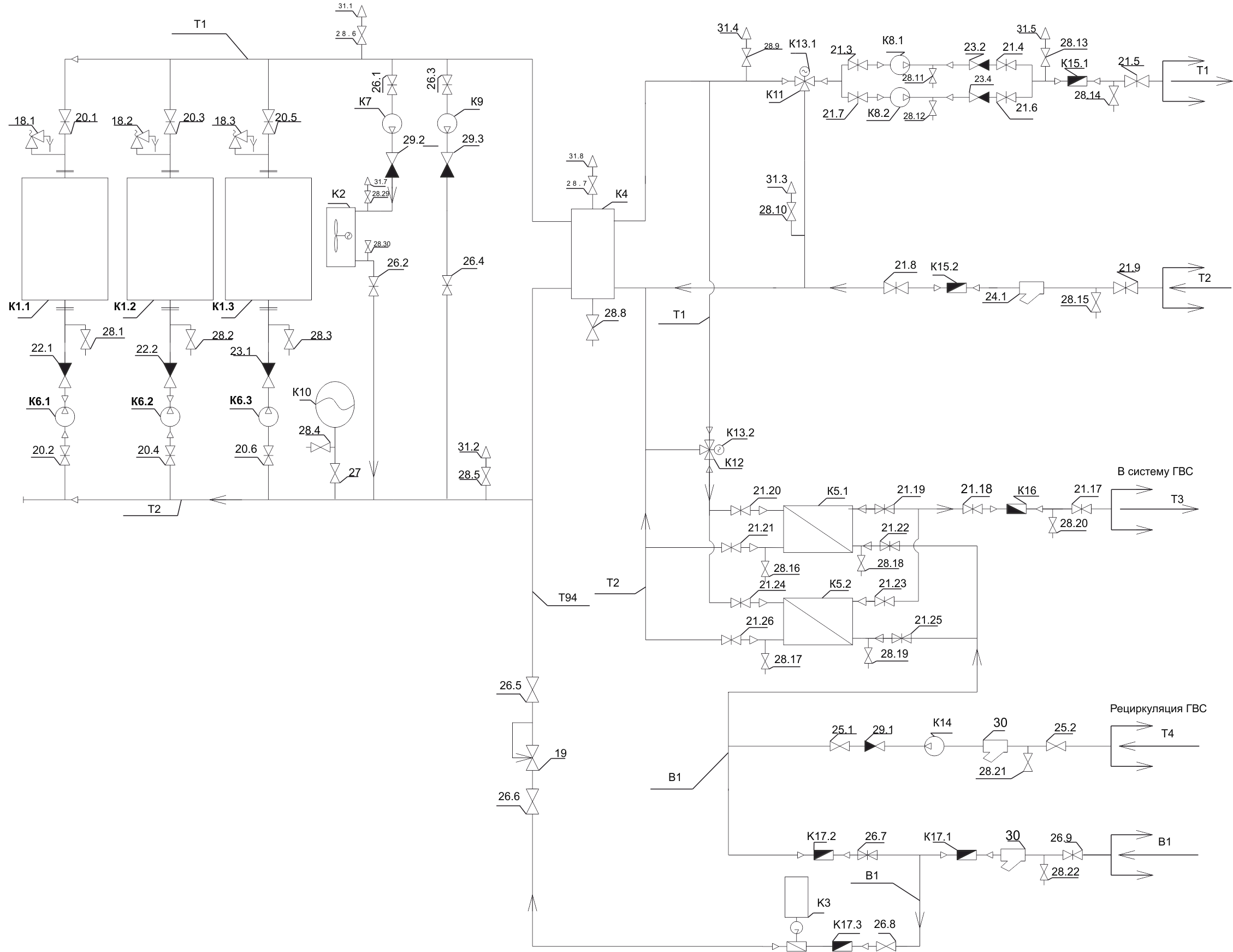

Зависимое подключение нагрузки через гидрострелку, контур отопления, контур ГВС.
Особенности проектирования: 1. Минимальный расход теплоносителя через котлы не должен быть менее 10.7 м3/ч для ACS 200/300/500 и 5,0 м3/ч для ACS 100. 2. Насос К9 включается при температуре теплоносителя на входе в котлы менее 500С.

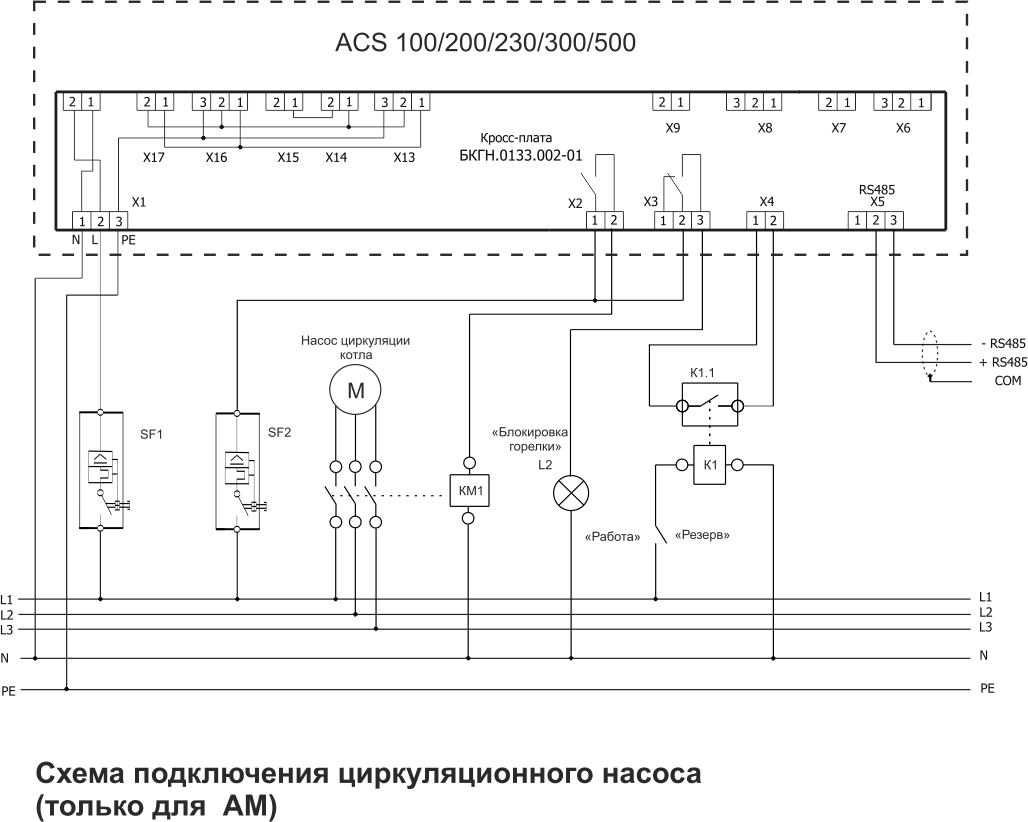

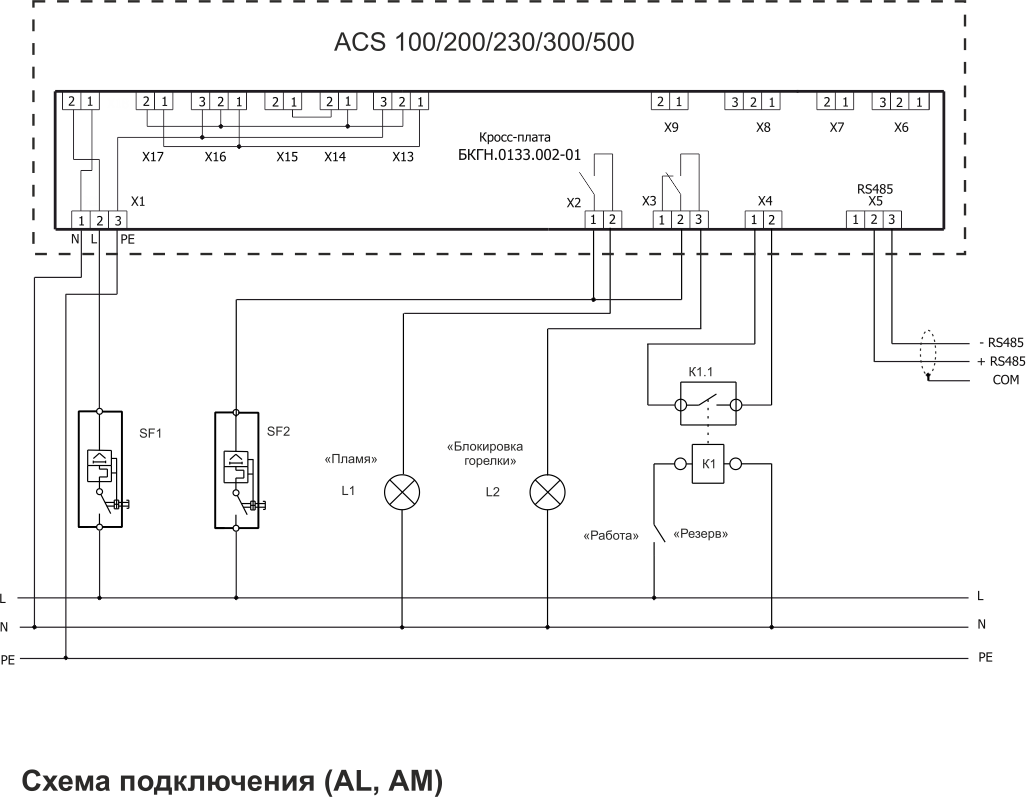

Типовые электрические схемы подключения котлов ACS100/200/300/500 Электрические схемы внешних подключений котлов ACS.

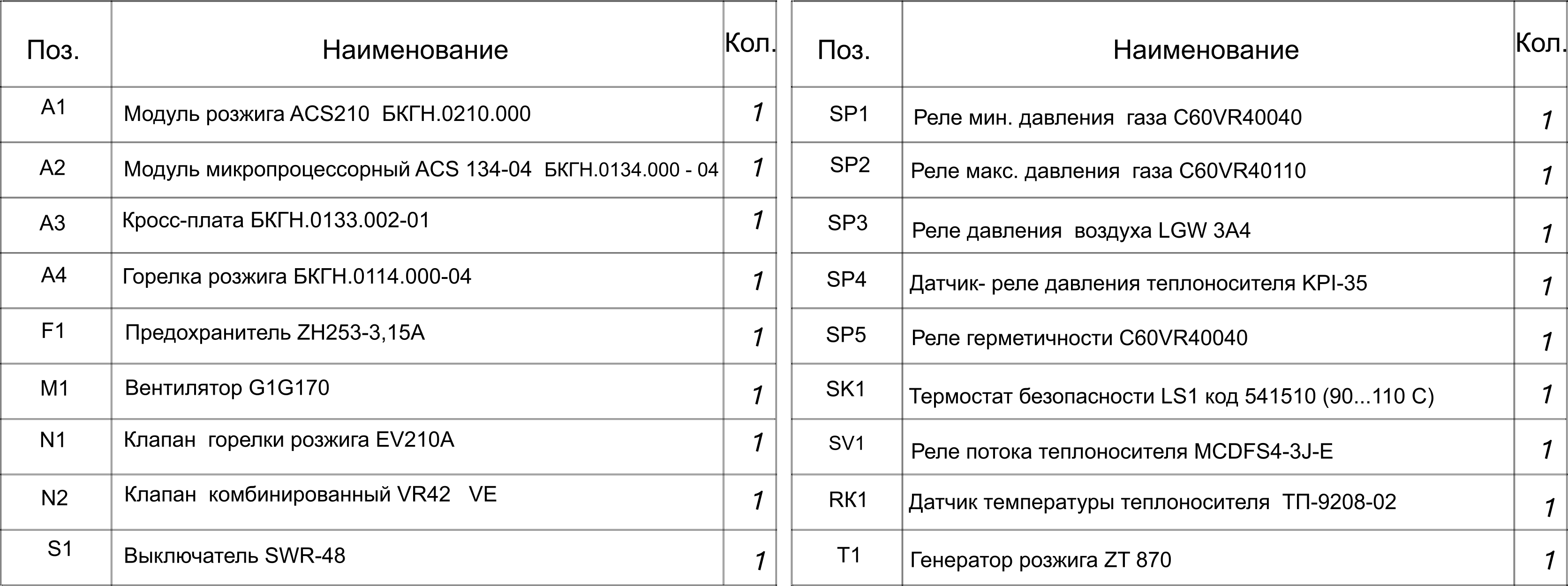

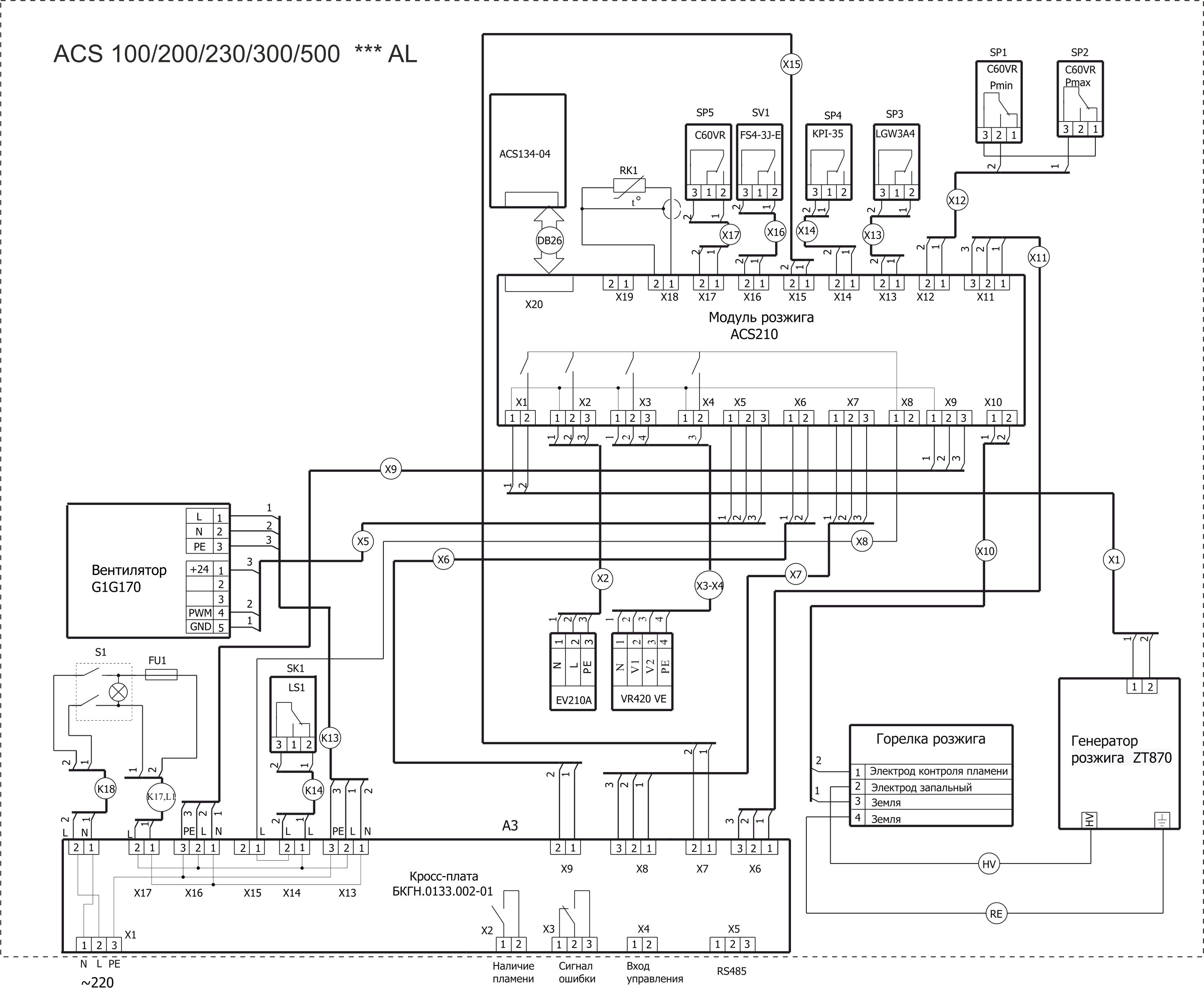

Электрическая схема котлов ACS в комплектации AL (ACS134-04/210)
Дополнительные датчики: 1. К разъему Х19 контроллера ACS 210 подключается датчик температуры уходящих газов. 2. Датчик тяги может быть подключен к разъему Х16 контроллера ACS 210 или в разрыв датчика реле потока.

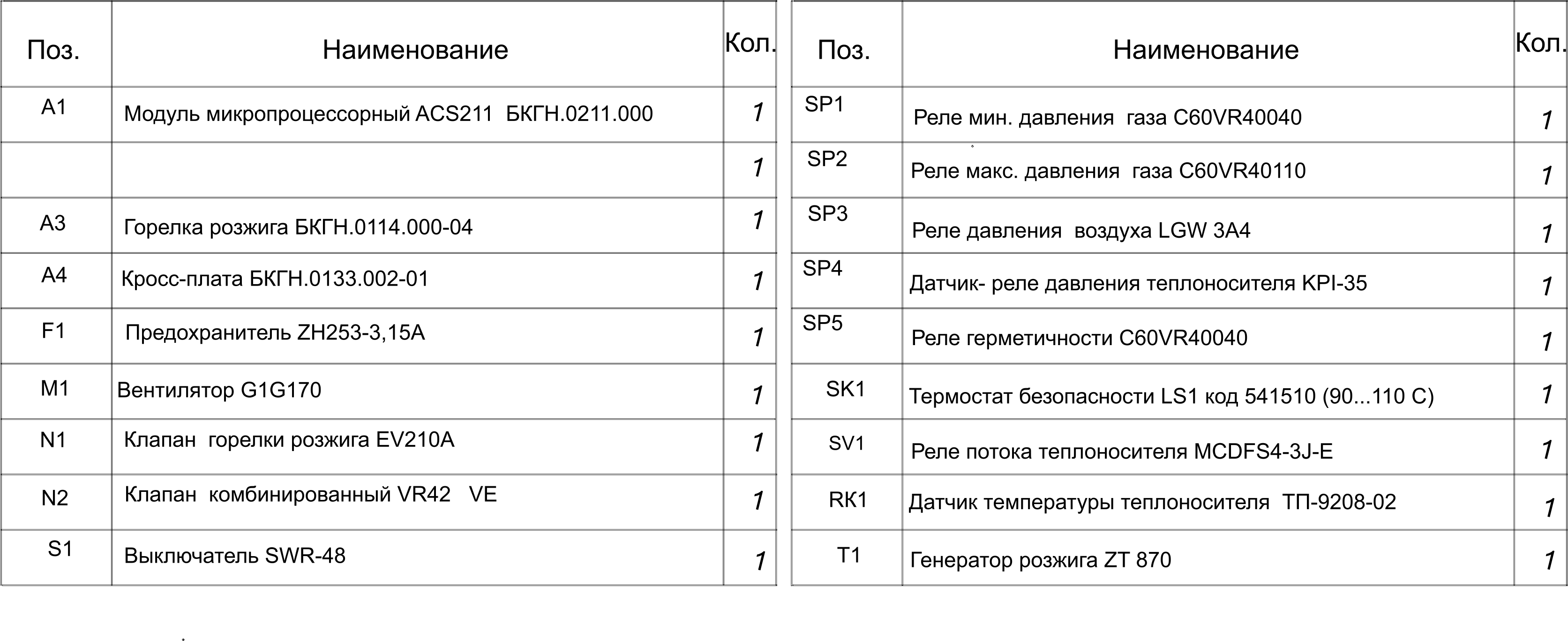

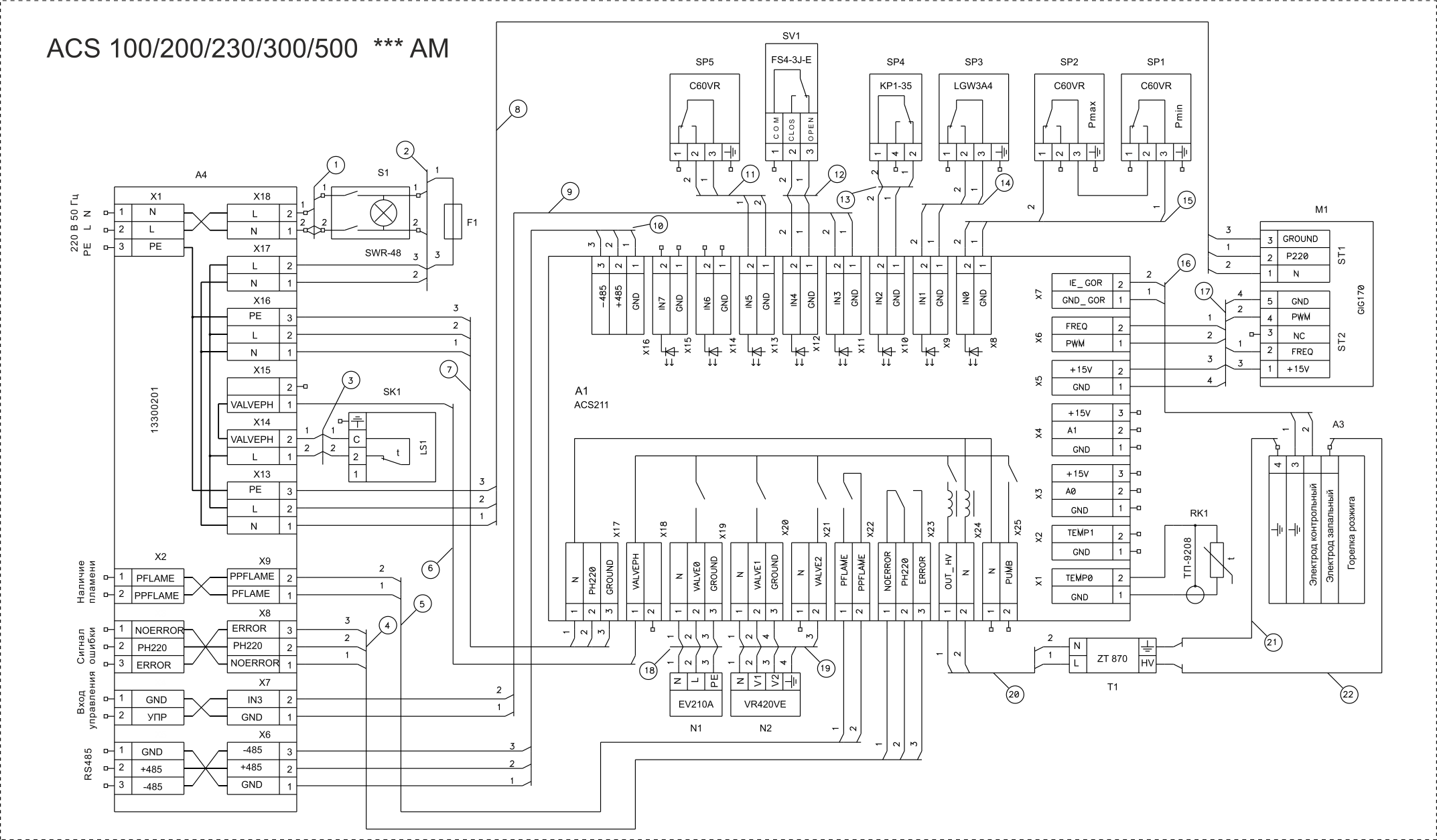

Электрическая схема котлов ACS в комплектации AM (ACS211)
Дополнительные датчики: 1. К разъему Х2 контроллера ACS 210 подключается датчик температуры уходящих газов. 2. Датчик тяги может быть подключен к разъему Х14 контроллера ACS 211.
|
