Котел ACS 200

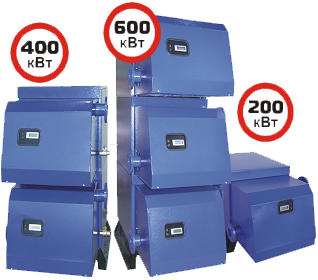

Модульные котлы серии ACS-200 CLASSIC

компактные автоматизированные водогрейные (водотрубные) котлы со встроенной модулированной газовой горелкой





          Основные технические характеристики и параметры



№ п/п

Наименование показателя

Ед. изм.

ACS 200

1

Теплопроизводительность котла:

МВт,

(Гкал/ч)





             -номинальная

0,2 (0,172)

             - минимальная

0,1 (0,086)

2

Режимы теплопроизводительности

%

50-100

3

Коэффициент полезного действия

%

94

4

Температура теплоносителя на входе минимальная

°С

50

5

Температура теплоносителя на выходе максимальная

°С

110

6

Гидравлическое сопротивление при номинальном расходе теплоносителя*

кПа

10,25

7

Рабочее давление теплоносителя максимальное

МПа (кгс/см2)

0,6 (6)

8

Расход теплоносителя при номинальной тепловой мощности, номинальный (минимальный) при Δ t / ˚C

т/ч

15,4

(10,7)/11

9

Вид топлива



Природный, сжиженный или попутный газ

10

Расход природного газа (ГОСТ 5542-87):

             - максимальный

             - минимальный

нм3/ч

22,0

11,0

11

Расход попутного газа (qн=12500 ккал/м3):

             - максимальный

             - минимальный

нм3/ч



14,6

7,3

12

Расход сжиженного газа (ГОСТ 20448-90)

             - максимальный

             - минимальный



нм3/ч

7,6

3,8

13

Давление газа перед горелочным устройством номинальное:



кПа





-  природного, попутного газа

2,0

 -  сжиженного газа

3,0

14

Рабочий диапазон давления газа:



кПа





                -  природного, попутного газа

1,0-5,0

                -  сжиженного газа

2,5-5,0

15

Коэффициент избытка воздуха, α



1,3

16

Разрежение за котлом

кПа

0...0,01

17

Аэродинамическое сопротивление котла

Па

565

18

Массовый расход уходящих газов при номинальной (минимальной) тепловой мощности (при температуре окружающего воздуха 0 °С, атм. давлении воздуха 760 мм рт. ст., содерж. СО2 в ух. газах 9%)

м3/ч



288(144)


19   Габаритные размеры, (ДxШхВ) мм 1286х770х840
20   Масса котла, не более кг 270
21 Нагрузочный вес  кг/кВт 1.35
