Контроллер ввода-вывода ACS103

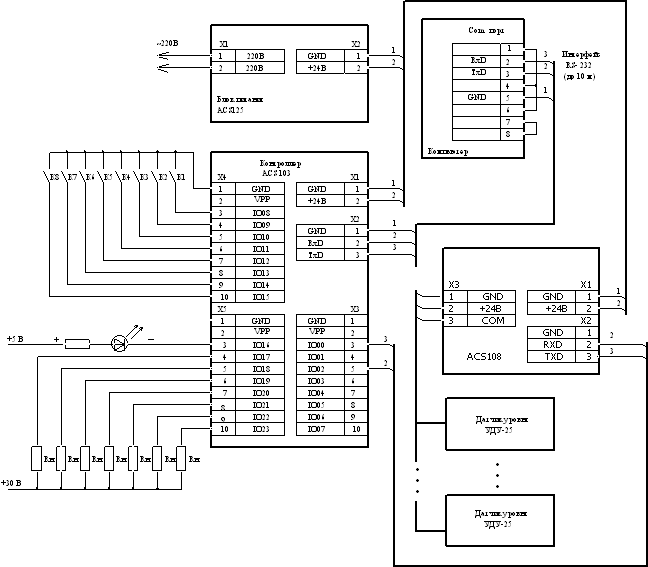

Схема подключения контроллера ввода-вывода ACS103
Контакты разъемов:
| X1 (MSTBA 2,5/3-G) нумерация от точки на корпусе |
| 1 |
GND |
общий провод сети RS-232 |
| 2 |
RxD |
сигнал RxD интерфейса RS-232 |
| 3 |
TxD |
сигнал TxD интерфейса RS-232 |
| X2 (MSTBA 2,5/3-G) нумерация от точки на корпусе |
| 1 |
GND |
общий провод питания контроллера |
| 2 |
+24В |
питание контроллера |
| X3 (MC 1,5/10-G) нумерация от точки на корпусе |
| 1 |
GND |
общий провод |
| 2 |
VPP |
разрешение выхода |
| 3...10 |
IO00...IO07 |
дискретные входы/выходы 0-7 |
| X4 (MC 1,5/10-G) нумерация от точки на корпусе |
| 1 |
GND |
общий провод |
| 2 |
VPP |
разрешение выхода |
| 3...10 |
IO08...IO15 |
дискретные входы/выходы 8-15 |
| X5 (MC 1,5/10-G) нумерация от точки на корпусе |
| 1 |
GND |
общий провод |
| 2 |
VPP |
разрешение выхода |
| 3...10 |
IO16...IO23 |
дискретные входы/выходы 16-23 |
|
