АБМКУ "АГУНА" мощностью 1.6 - 3.0 МВт

Наименование параметров и показателей

Величина показателя

Номинальная производительность,МВт

1.6

1.7

1.8

1.9

2.0

2.1

2.2

2.3

2.4

2.5

2.7

2.8

3.0

Котлы

ACS500 -2 ACS300 -2

ACS500 -3 ACS200 -1

ACS500 -3 ACS300 -1

ACS500 -3 ACS200 -2

ACS500 -4

ACS500 -5 ACS300 -2

ACS500 -4 ACS200 -1

ACS500 -4 ACS300 -1

ACS500 -4 ACS200 -2

ACS500 -5

ACS500 -5 ACS200 -1

ACS500 -5 ACS300 -1

ACS500 -6

Вид топлива

Природный газ Qн=8000

Расход газа  на котельную нм3/ч (мин./макс)

9,9/172

11,0/182.8

9,9/193.5

11,0/204.3

16,1/215.0

9,9/225.8

11,0/236.5

9,9/247.3

11,0/258.0

16,1/268.8

11,0/290.3

9,9/301.0

16,1/322.5

Вид топлива

Сжиженный газ, паровая фаза Qн=21500

Расход газа  на котельную нм3/ч (мин./макс)

4,0/ 64

4,0/ 68

4,5/ 72

4,0/76

6,0/80

4,0/ 84

4,0/ 88

4,0/ 92

4,0/ 96

6,0/ 100

4,0/ 108

4,0/ 112

6,0/ 120

Рабочее давление воды МПа (кгс/см²) не более

0,6

Максимальная температура воды на выходе, °С

95.0

КПД (котлов) не менее,%

94.0

Габаритные размеры  котельной, независимый контур отопления (с разделительными теплообменниками), ГВС (длина х ширина х высота), мм

9500х3300х3500

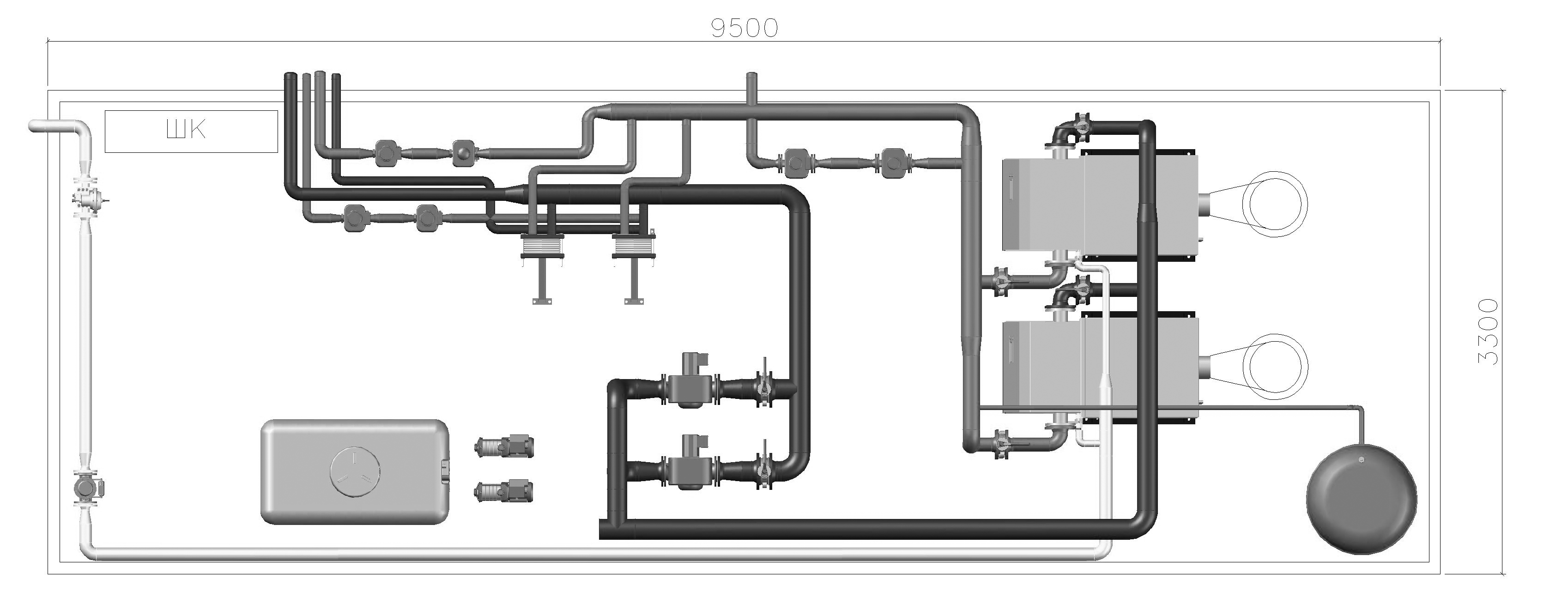

2D Компановка

Габаритные размеры  котельной, зависимый контур отопления , ГВС (длина х ширина х высота), мм

8500х3300х3500
