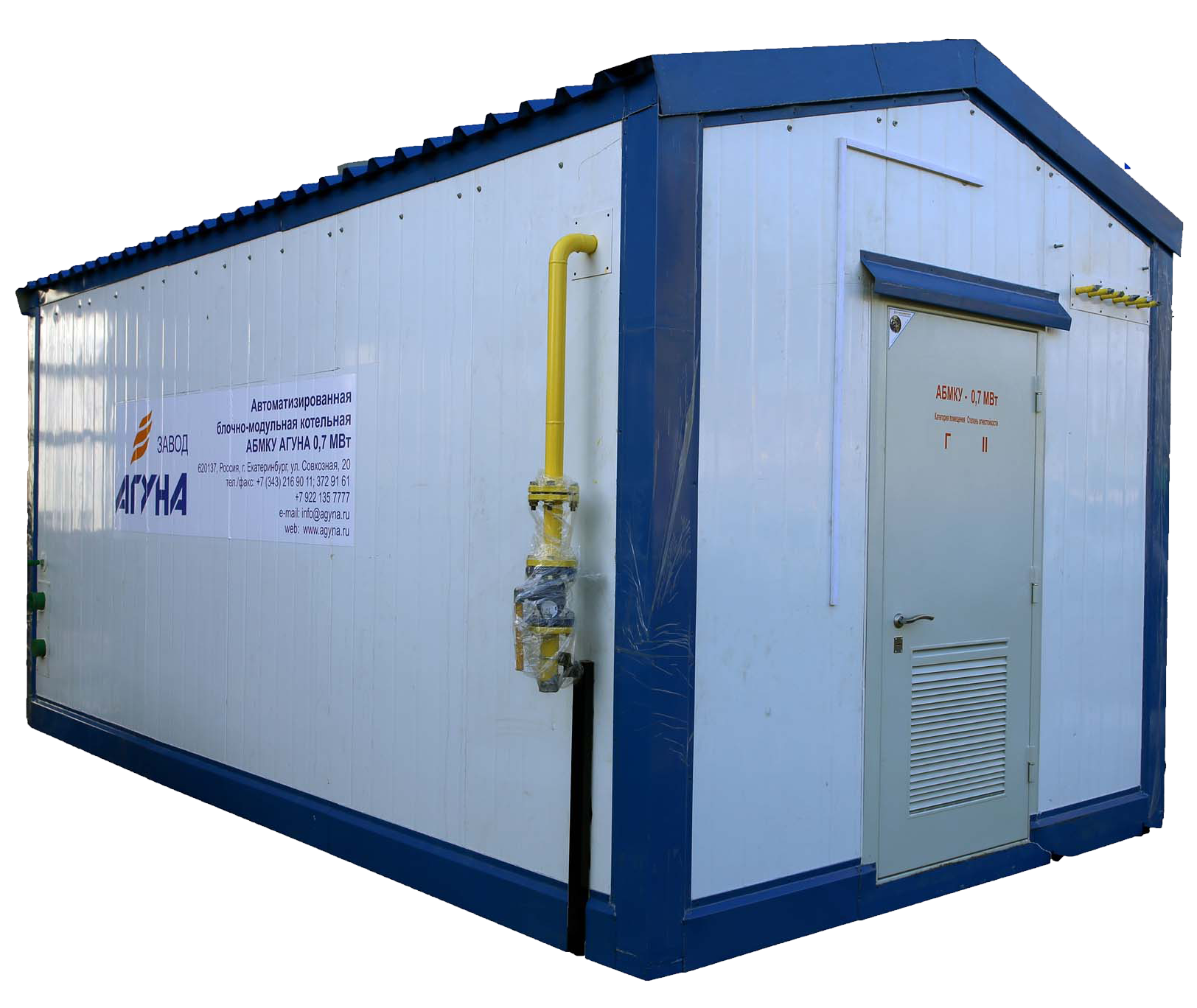

АБМКУ "АГУНА" мощностью 0.2 - 1.5 МВт

Наименование параметров и показателей

Величина показателя

Номинальная производительность,МВт

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

1.1

1.2

1.3

1.5

Котлы

ACS100 -2

ACS200 -1 ACS100 -1

ACS200 -2

ACS200 -1 ACS300 -1

ACS300 -2

ACS200 -2 ACS300 -1

ACS300 -2 ACS200 -1

ACS300 -3

ACS500 -2

ACS500 -2 ACS100 -1

ACS500 -2 ACS200 -1

ACS500 -2 ACS300 -1

ACS500 -3

Вид топлива

Природный газ Qн=8000

Расход газа  на котельную нм3/ч (мин./макс)

3.2/21.5

3.2/32.3

11.0/43.0

9,9/53.8

9,9/64.5

9,9/75.3

9,9/86

9,9/96.8

16,1/107.5

9,9/118.3

9,9/129

9,9/139.8

9,9/161.3

Вид топлива

Сжиженный газ, паровая фаза Qн=21500

Расход газа  на котельную нм3/ч (мин./макс)

1,2/8

1,2/12

4,0/16

4,0/20

4,0/24

4,0/ 28

4,0/ 32

4,0/ 36

6,0/ 40

1,2/ 44

4,0/ 48

4,0/ 52

6,0/ 60

Рабочее давление воды МПа (кгс/см²) не более

0,6

Максимальная температура воды на выходе, °С

95.0

КПД (котлов) не менее,%

94.0

 8000х3100х3500

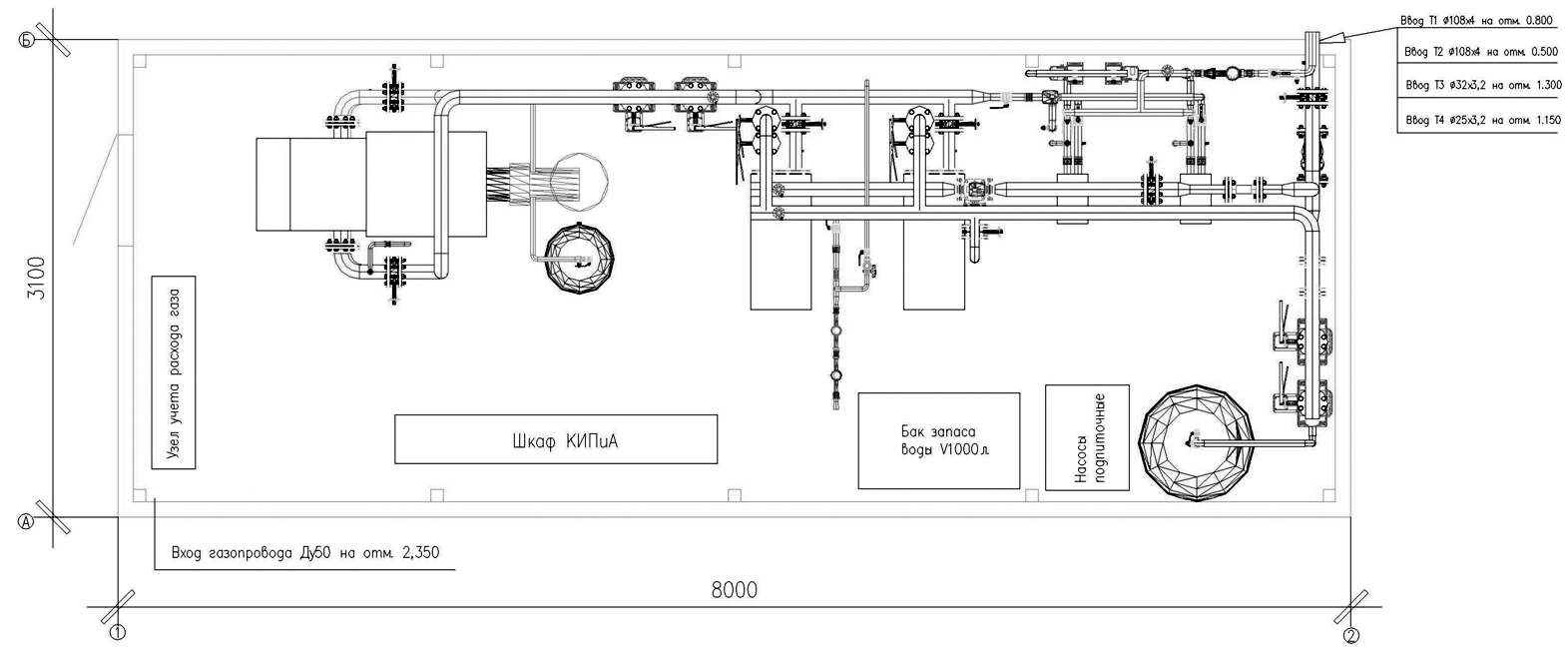

2D Компановка

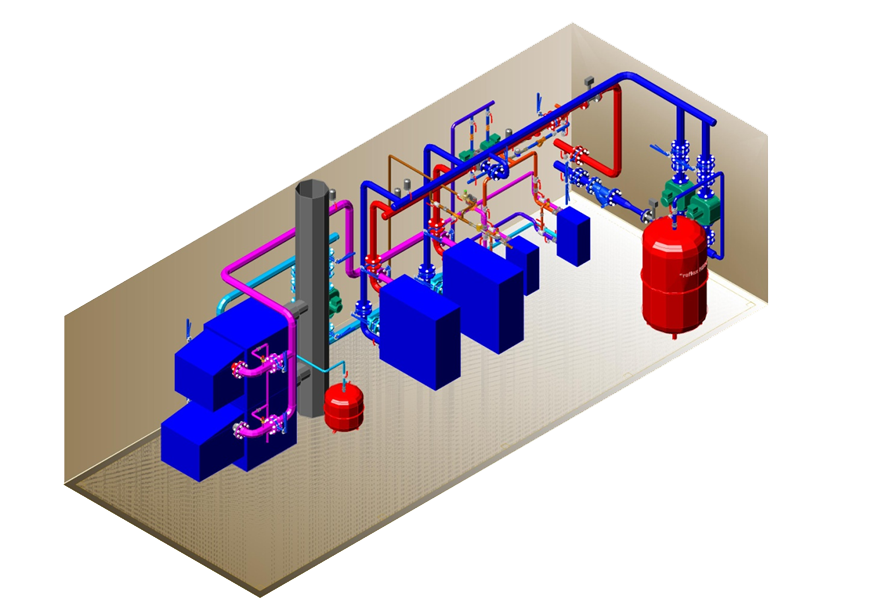

3D Компановка

Габаритные размеры  котельной, зависимый контур отопления , ГВС (длина х ширина х высота), мм

6000х3100х3500

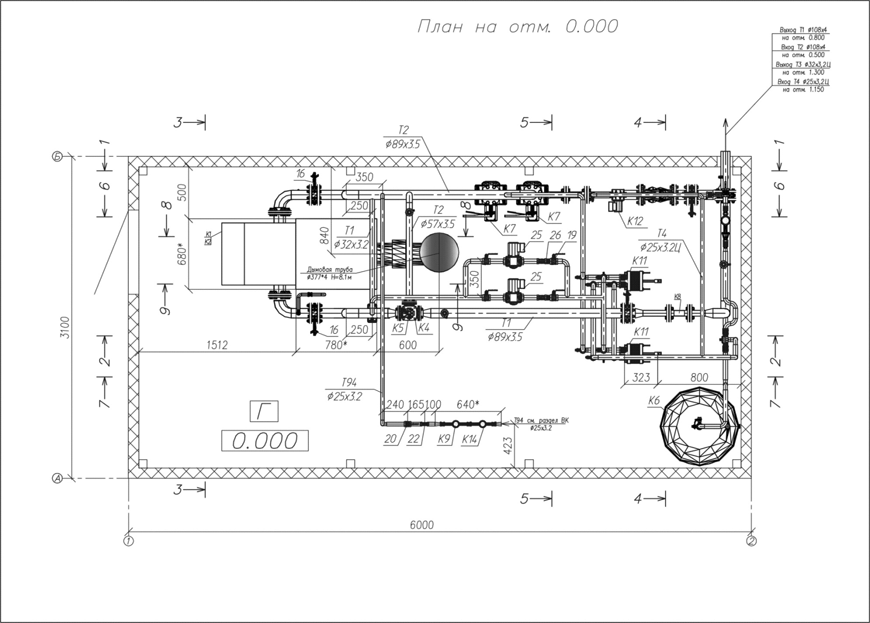

2D Компановка
