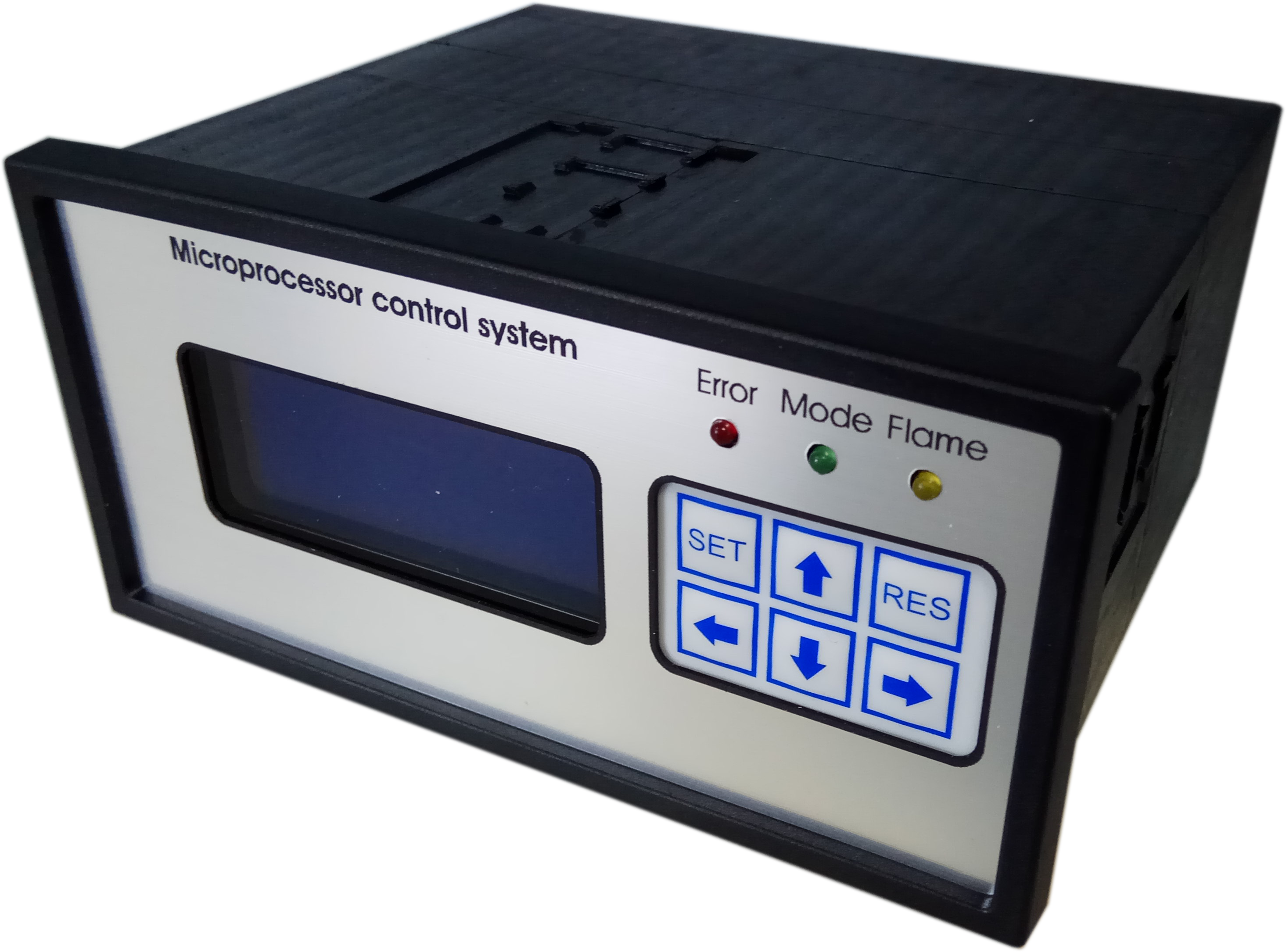

Микропроцессорный модуль управления ACS 211

Микропроцессорный модуль ACS211 предназначен для управления работой газовых котлов ACS 100, ACS 200, ACS 230, ACS 300, ACS 500 c модулируемой горелкой, горелочных устройств ACS 310200, ACS 310230, ACS 310300.
Модуль ACS211 являктся функциональным аналогом комплекта контроллеров ACS 134-04/ ACS 210 с расширенными функциональными возможностями. Альтернативное название ACS 134-05.

Модуль ACS 211 имеет русифицированный 4х строчный ЖК дисплей с подсветкой. Все сообщения о режимах работы и ошибках выводятся на руском языке. Модуль управляет скоростью вращения вентилятора, клапанами подачи газа основной горелки, клапаном запальной горелки, измеряет температуру теплоносителя, контролирует входное давление газа, наличие тяги и давление воздуха, состояние датчика реле потока, а так же контролирует наличие пламени горелки. К модулю так же может быть подключен датчик температуры уходящих газов. Модуль имеет дискретные выходы (контакты реле) сигнала аварийной остановки и наличия факела, а так же вход для управления (включено/выключено) горелкой - для подключения к системе котельной автоматики. Дополнительно модуль имеет два токовых входа 4-20 мА, которые могут использоваться для подключения датчиков давления теплоносителя, газа или для внешнего управления мощностью горелки. Так же имеется выход для управления циркуляционным насосом и схема управления включением с каскадным регулированием.

Модуль ACS 211 позволяет сохранять настройки пользователя в энергонезависимой памяти, восстанавливать настройки завода-изготовителя или настройки пользователя, а так же накапливать статистику о работе котла - общее время работы, общее время ожидания, время неисправной работы.

 Встроенные интерфейсы : MODBUS RTU, HWTree.




Пример записи при заказе: Микропроцессорный модуль управления  ACS211 - БКГН.0211.000
