Модуль гальванической развязки ACS 105

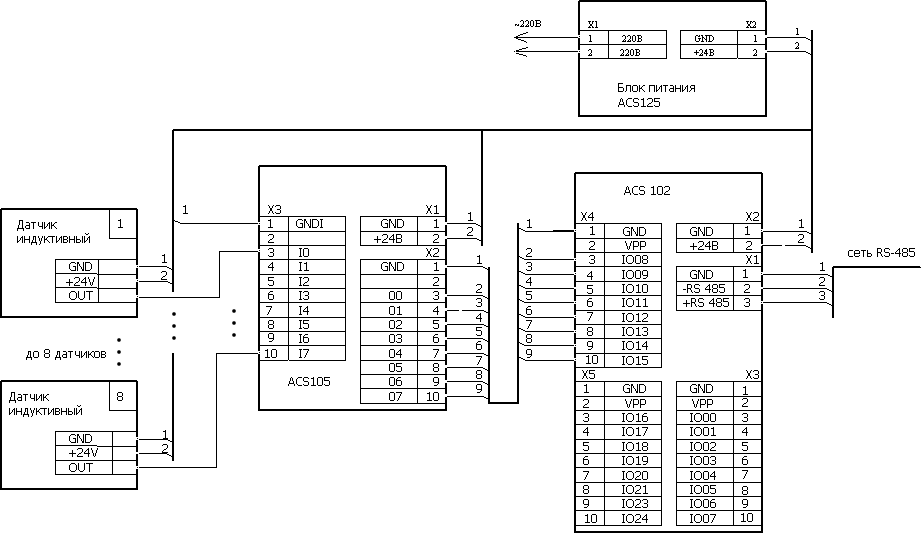

Схема подключения модуля гальванической развязки ACS105

Контакты разъемов:

X1 (MSTBA 2,5/3-G) нумерация от точки на корпусе
1	GND	общий провод питания
2	+24В	питание модуля гальванической развязки

X2 (MC 1,5/10-G) нумерация от точки на корпусе
1	GND	общий провод
3...10	00...07	связь с контроллером ввода/вывода

X3 (MC 1,5/10-G) нумерация от точки на корпусе
1	GND	общий провод
3...10	I0...I7	0-7 входы для схемы с ОК
