Технические характеристики
Контроллер управления котельным оборудованием ACS303
| Наименование параметра |
Значение |
| Дискретные входы |
12 шт - ориентированы на подключение контактов реле и выходов с ОК |
| Выходы |
10 шт – реле 250В/4А |
| Выход управления приводом 3х-ходового клапана |
1 шт – симисторный 250В/4A |
| Аналоговые входы |
3шт с программируемым диапазоном
0-5мА, 4-20мА, 0-10В |
| Входы для измерения температуры |
4 шт для подключения ТСП 100 или ТСМ 100 |
| Порт RS 485 |
Протокол HWTree |
| Порт RS 232 |
Протокол HWTree |
| Напряжение питания |
220 В ±10% |
| Напряжение питания привода 3х ходового клапана |
~(24-220) В |
| Память программ |
40 кБ |
| Память данных |
2 кБ |
| Память данных энергонезависимая |
32кБ |
| Макс число подключаемых котлов СТГ КЛАССИК (СТГ ПРЕМЬЕР, ACS 200/230/300/500 КЛАССИК) |
10 (20) |
| Макс число дополнительных (регулируемых) контуров отопления |
3 типа ACS 302 |
| Кол-во подключаемых контуров подпитки |
1 типа ACS 304 |
| Рабочий температурный диапазон |
-10 .. +50°С |

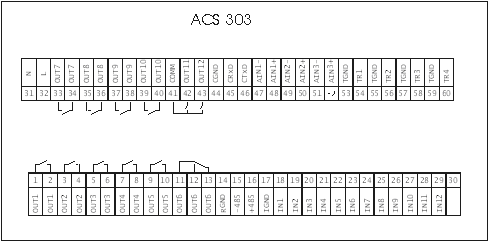

Контакты разъемов:
Описание выводов:
| 1 |
OUT1 |
Контакты реле выход 1 |
31 |
N |
Питание контроллера-нейтраль |
| 2 |
OUT1 |
Контакты реле выход 1 |
32 |
L |
Питание контроллера-фаза |
| 3 |
OUT2 |
Контакты реле выход 2 |
33 |
OUT7 |
Контакты реле выход 7 |
| 4 |
OUT2 |
Контакты реле выход 2 |
34 |
OUT7 |
Контакты реле выход 7 |
| 5 |
OUT3 |
Контакты реле выход 3 |
35 |
OUT8 |
Контакты реле выход 8 |
| 6 |
OUT3 |
Контакты реле выход 3 |
36 |
OUT8 |
Контакты реле выход 8 |
| 7 |
OUT4 |
Контакты реле выход 4 |
37 |
OUT9 |
Контакты реле выход 9 |
| 8 |
OUT4 |
Контакты реле выход 4 |
38 |
OUT9 |
Контакты реле выход 9 |
| 9 |
OUT5 |
Контакты реле выход 5 |
39 |
OUT10 |
Контакты реле выход 10 |
| 10 |
OUT5 |
Контакты реле выход 5 |
40 |
OUT10 |
Контакты реле выход 10 |
| 11 |
OUT6 |
Н. замк. конт. реле выход 6 |
41 |
COMM |
Сервопривод общий |
| 12 |
OUT6 |
Н. раз. конт. реле выход 6 |
42 |
OUT11 |
Сервопривод закрыть |
| 13 |
OUT6 |
Перекл. конт. реле выход 6 |
43 |
OUT12 |
Сервопривод открыть |
| 14 |
RGND |
Общий для RS485 |
44 |
CGND |
Общий RS232 |
| 15 |
-RS485 |
-RS485 |
45 |
CRxD |
RxD RS232 |
| 16 |
+RS485 |
+RS485 |
46 |
CTxD |
TxD RS232 |
| 17 |
IGND |
Общий для всех дискретных входов |
47 |
AINI- |
-Аналог.вход 1 |
| 18 |
IN1 |
Дискр. вход 1 |
48 |
AINI+ |
+Аналог.вход 1 |
| 19 |
IN2 |
Дискр. вход 2 |
49 |
AIN2- |
-Аналог.вход 2 |
| 20 |
IN3 |
Дискр. вход 3 |
50 |
AIN2+ |
+Аналог.вход 2 |
| 21 |
IN4 |
Дискр. вход 4 |
51 |
AIN3- |
-Аналог.вход 3 |
| 22 |
IN5 |
Дискр. вход 5 |
52 |
AIN3+ |
+Аналог.вход 3 |
| 23 |
IN6 |
Дискр. вход 6 |
53 |
TGND |
Датчик температуры 1 |
| 24 |
IN7 |
Дискр. вход 7 |
54 |
TR1 |
Датчик температуры 1 |
| 25 |
IN8 |
Дискр. вход 8 |
55 |
TGND |
Датчик температуры 2 |
| 26 |
IN9 |
Дискр. вход/счетчик 9 |
56 |
TR2 |
Датчик температуры 2 |
| 27 |
IN10 |
Дискр. вход/счетчик 10 |
57 |
TGND |
Датчик температуры 3 |
| 28 |
IN11 |
Дискр. вход/счетчик 11 |
58 |
TR3 |
Датчик температуры 3 |
| 29 |
IN12 |
Дискр. вход/счетчик 12 |
59 |
TGND |
Датчик температуры 4 |
| 30 |
|
|
60 |
TR4 |
Датчик температуры 4 |
|
