Модульные котлы серии "ACS CLASSIC"

Модульные котлы серии  "ACS CLASSIC " - современное поколение котлов типа " СТГ КЛАССИК ", " СТГ ПРЕМЬЕР "

Cерийное производство котлов ACS 100ACS 200, ACS 230ACS 300ACS 500,   выпуск в России осуществляется более 15 лет.



Область применения:
Отопительные газовые котельные (пристроенные и отдельно стоящие), крышные котельные и блочно-модульные автоматизированные котельные. Проекты технического перевооружения котельных с заменой отработавших свой ресурс котлов на новые, в том числе в стесненных условиях. Малогабаритные автоматизированные котельные. Технологические блоки подогрева газа АГРС. Мобильные и прередвижные котельные.

Краткое описание:
ACS CLASSIC - автоматизированные модульные водогрейные (водотрубные) газовые котлы со встроенной модулируемой наддувной горелкой с системой полного предварительного смешивания.

Теплообменник:

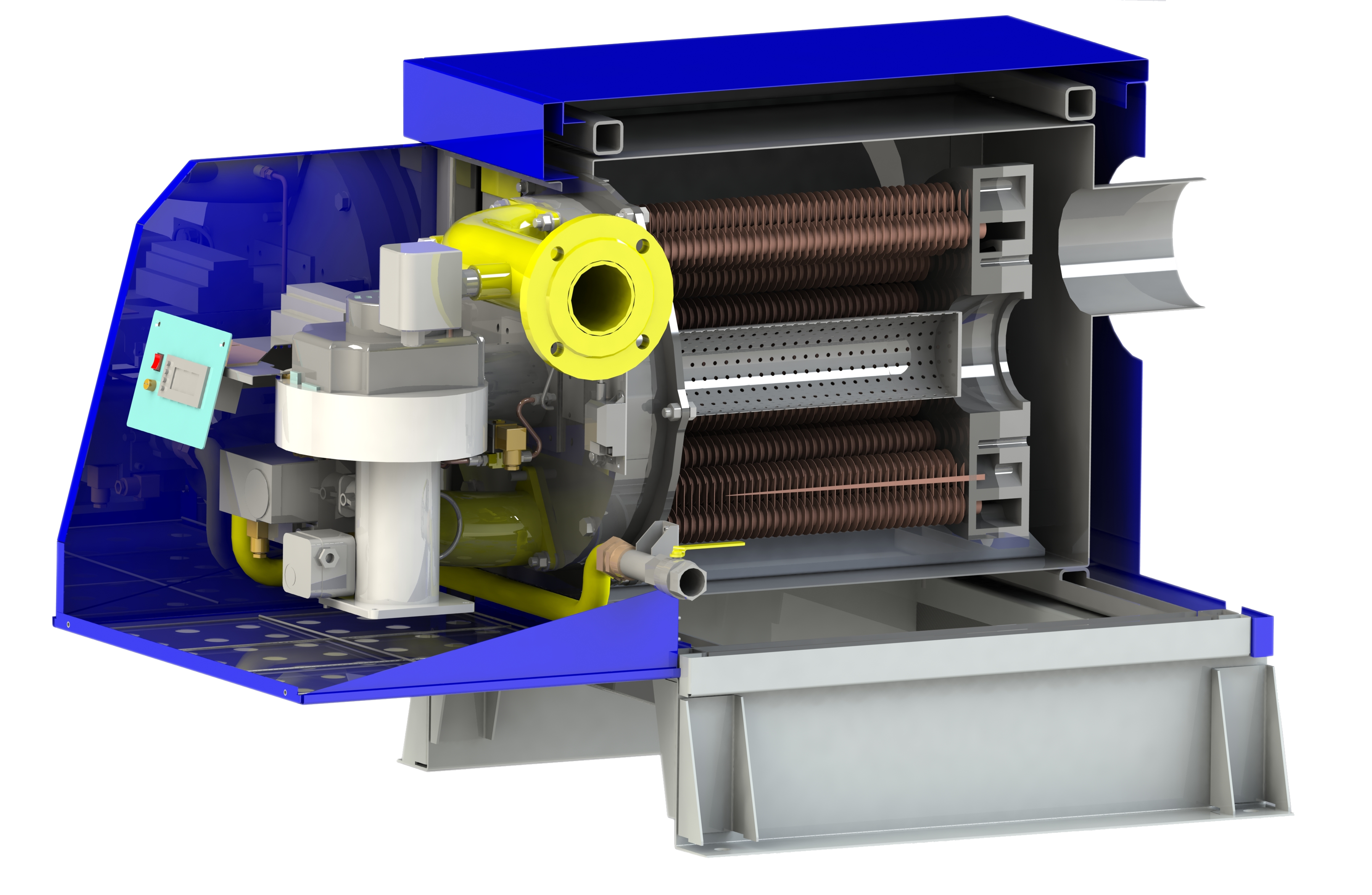

Теплообменник котла - биметаллический чугунно-медный, оребренные медные трубы развальцованы в чугунные трубные доски. Движение теплоносилеля по группам трубок, 4 хода. Отсутствие сварки при изготовлении. Любая трубка может быть заменена при ремонте без сварки. Теплообменник легко извлекается из котла для обслуживания и ремонта.



Горелочное устройство:
Встроенное, с плавным регулированием мощности в диапазоне 30-100%, не имеет механических подвижных элементов регулирования (заслонок и сервоприводов). Работает с наддувом (вентилятор с частотным приводом). Имеет встроенный блок розжига и контроля пламени, систему проверки герметичности клапанов. Розжиг от стационарной запальной горелки (искровой розжиг). Применяются элементы автоматики ведущих мировых производителей - HONEYWELL, EBMPAPST, Danfoss.

Автоматизация:
Все модификации ACS CLASSIC имеют встроенную микропроцессорную систему управления, которая полностью контролирует процесс нагрева теплоносителя. Содержит ПИД регулятор температуры теплоносителя (посредством плавного изменения мощности горелки), систему контроля пламени (ионизация), непрерывный контроль давления газа на входе (мин., макс), давления телоносителя (макс), расход теплоносителя (макс.), давление воздуха (мин). Управление котлом возможно по последовательному интерфейсу RS485 (Modbus RTU, HWTree) или внешним дискретным сигналом..

Конструктив:
Модули (котлы) могут устанавливаться в вертикальные сборки по 2 или 3 шт на общее основание. Газоходы котлов находятся на задней стенке и могут быть объеденены в одну дымовую трубу. Габариты котлов позволяют занести данное оборудование в любой дверной проем или лифт. Климатические условия эксплуатации соответствуют УХЛ 4 ГОСТ 15150.


Сертификация:
Котлы ACS CLASSIC имеют действующий сертификат соответствия таможенного союза  № RU C-RU.МА10.В.00052



Основные преимущества:
  • Модулируемая горелка со встроенным модулятором
  • Встроенный модуль контроля герметичности
  • Встроенный датчик-реле потока
  • Дополнительный независимый термостат безопасности
  • Конструкция котла, позволяющая вертикально располагать до трех модулей на общем основании
  • Смешивание газа и воздуха осуществляется в специальном смешивающем устройстве
  • Качество топливной смеси (соотношение газ/воздух) не зависит от производительности вентилятора и напряжения в сети
  • Работа на природном, попутном и сжиженном газе
  • Полностью автоматизированный котел со встроенной автоматикой безопасности, системой автоматического регулирования температуры и мощности
  • Работа на низком давлении газа
  • Малые габаритные размеры
  • Простота техобслуживания
  • Экономия до 15% топлива по отношнию к двухступенчатой горелке "СТГ КЛАССИК"
  • высокая производительность при относительно малых габаритах и весе (всего 270кг), что позволяет использовать его в крышных котельных установках, а также котельных небольших габаритов;
  • высокая степень автоматизации работы котла, позволяющая с минимальными затратами создавать котельные установки, работающие в полностью автоматическом режиме (без постоянного присутствия обслуживающего персонала);
  • высокий КПД (не менее 94%);
  • отличные экологические параметры (предельно низкое содержание NОx и СО в выбросах продуктов сгорания);
  • возможность работы как на природном, попутном, так и на сжиженном газе, широкий диапазон рабочего давления газа;
  • принцип модульного построения котельных различной мощности простым изменением количества используемых модулей котла (используется компоновочное решение, позволяющее располагать до трех модулей вертикально - при этом возможно получение суммарной мощности до 1500КВт при занимаемой площади 1.3 м 2 )
  • каскадное управление (до 32 котлов возможно соединить между собой по общему цифровому каналу) и простота построения систем диспетчеризации и дистанционного управления оборудованием благодаря встроенной в котел микропроцессорной системе автоматического управления и безопасности
  • возможность работы с различными теплоносителями, включая гликолевые смеси и антифриз;
  • возможность установки (в зависимости от варианта исполнения котла) дополнительного оборудования (блок контроля герметичности газового тракта, стабилизатор давления газа с газовым фильтром, датчик потока теплоносителя, регулятор тяги, компактные газоходы из нержавеющей стали, установочная стойка котлов).

Почему специалисты отдают предпочтение именно серии котлов ACS Классик:

  • Специалисты нашей компании накопили огромный опыт эксплуатации, пусконаладки, технической поддержки котлов типа "СТГ Классик","СТГ Премьер", а так же проектирования и эксплуатации котельных на основе этих котлов. Котлы ACS 100ACS 200ACS 230,  ACS 300ACS 500 - результат постоянной работы по усовершенстованию разработанному с участием наших специалистов оборудованию, учетом замечаний эксплуатирующих и проектных организаций на протяжении более 15 лет!
  • Плавная регулировка мощности котла - то, что особенно нехватало котлу "СТГ Классик" с двухступенчатой модуляцией, это не только экономия топлива до 15%, но и экономия ресурсов клапанов, горелки и теплообменника. Плавное изменение мощности горелки позволяет эффективо работать оборудованию даже в случаях с заниженным расходом теплоносителя, избежать локальных перегревов трубок теплообменника и тем самым значительно снизить вероятность отложения солей на внутренних стенках.
  • Котлы "ACS Классик" действительно модульные, их как "кубики" можно собрать в вертикальные сборки по 1,2 или 3 модуля. Таким образом котел ACS 500 при установке в сборку из 3х модулей занимает площать около 1.3 м2, при мощности в 1500 кВт. При необходимости увеличения мощности котельной, достаточно несколько дополнительных модулей установить на верх уже существующих.
  • Малые габариты котлов, его компактность и модульность определяют их неоспоримые преимущества при реконструкиях, модернизациях котельных - для проведения замены оборудования не требуется разрушения стен и создания специальных технологических проемов.
  • Встроенный модуль автоматического контроля герметичности, производит контроль герметичности газовых клапанов котла перед розжигом, что отвечает требованиям правил безопасности газового оборудования не только в России, но и Белорусии, а так же других стран ближнего зарубежья.
  • Купив котел вы безусловно также получаете и техническую поддержку, наши технические специалисты проконсультируют вас по телефону или выедут на место пусконаладки.
  • Наша компания постоянно проводит семинары и обучение персонала по обслуживанию, ремонту, пусконаладке модульных котлов ACS Классик, СТГ Классик и СТГ Премьер.
  • По отношению к зарубежным аналогам существенное преимущество имеет цена и сроки поставки котлов, комплектующих, запасных частей и расходных материалов - практически все есть у нас на складе в г. Екатеринбурге.
