Микропроцессорный модуль управления ACS 134-01

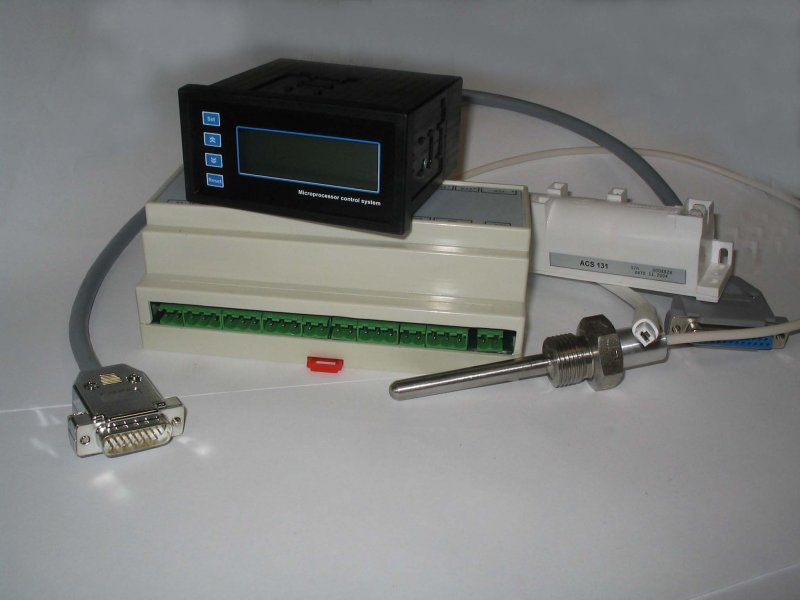

Микропроцессорный модуль ACS134-01 предназначен для работы в составе котлов СТГ Классик (КВ-0,4Г CLASSIK), СТГ Премьер (КВ-0,2Г PREMIER) в комплекте с модулем розжига ACS133-01 , ACS 133.
Модуль ACS134-01 является усовершенствованным аналогом модуля ACS134.

Модуль ACS134-01 управляет работой горелки розжига, клапанами подачи газа, вентилятором, измеряет температуру нагреваемой воды, контролирует входное давление газа, наличие тяги и давление воздуха, а так же контролирует наличие пламени горелки. К модулю так же могут быть подключены датчики протока и температуры уходящих газов. Комплект ACS133-01/134-01 имеет дискретные выходы (контакты реле) сигнала аварийной остановки и наличия факела, а так же вход для управления (включено/выключено) горелкой - для подключения к системе котельной автоматики.

Алгоритм работы модуля определяется параметрами, которые могут быть изменены пользователем или сервисной службой. Значения параметров сохраняются в энергонезависимой памяти прибора даже в случае длительного отключения электропитания.

Модуль ACS134-01 поддерживает три режима работы:

  1. Режим индикации измеряемых параметров.
  2. Режим установки температуры воды.
  3. Сервисный режим (режим корректировки параметров алгоритма).



Технические характеристики:
Корпус Черный самозатухающий пластик
Габариты Передняя панель 89x42, глубина 81
Монтаж Установка на панели
Индикатор 17,5мм LCD
Кнопки Располагаются на передней панели
Данные Запоминаются в энергонезависимой памяти
Разрешающая способность 1° С
Точность измерения температуры ±2° С





Пример записи при заказе: Микропроцессорный модуль управления газовым котлом ACS134-01 - БКГН.0134.000-01
