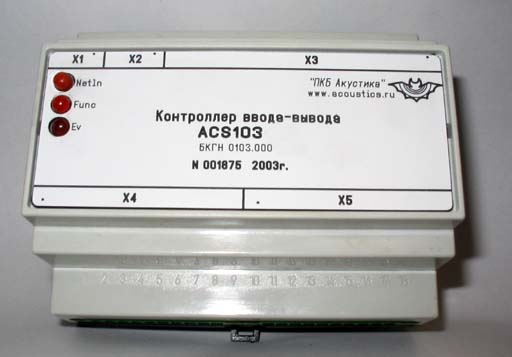

Контроллер ввода-вывода (24 дискретных ввода/вывода, интерфейс RS-232)

• Интерфейс RS-232
• 24 дискретных ввода -вывода

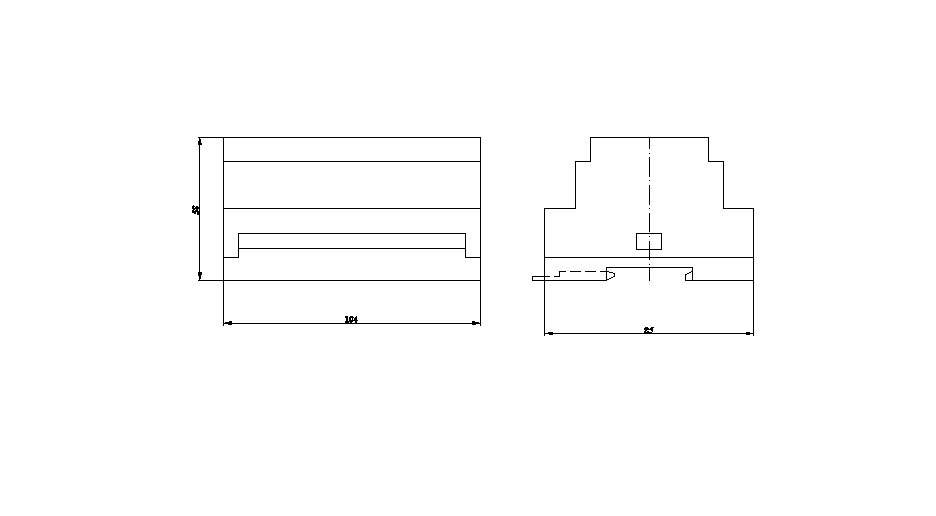

• Установка на DIN-рейку
• Разъемы COMBICOM

Контроллер имеет 24 линии двунаправленного дискретного ввода/вывода. Используется для управления силовыми модулями, индикаторами, а также сбора данных с датчиков, имеющих открытый коллектор, кнопок, переключателей. Часть линий ввода/вывода может быть рассчитана на подключение устройств с выходом ОК, а часть на подключение к логическому уровню ТТЛ.

Контроллер подключается к интерфейсу RS-232 (разъем X1), через разъем Х2 подключается к блоку питания ACS125 (24 В).
При использовании сетевого протокола HwTree позволяет строить разветвленные сети контроллеров с иерархической архитектурой. Загрузка программы контроллера и настройка осуществляется после подключения контроллера к Com-порту компьютера с помощью программы HwExplorer.

К контроллеру могут быть подключены датчики уровня УДУ-25 (через модуль преобразования ACS108), а также датчики температуры ДТ-125 (через модуль преобразования ACS107).
Контакт VPP разъемов Х3-Х5 (разрешение выхода) используется силовыми модулями типа PWR3.

Пример записи при заказе: Контролер ACS103- БКГН.0103.000
