Контроллер ввода-вывода (24 дискретных ввода/вывода, интерфейс RS-485)

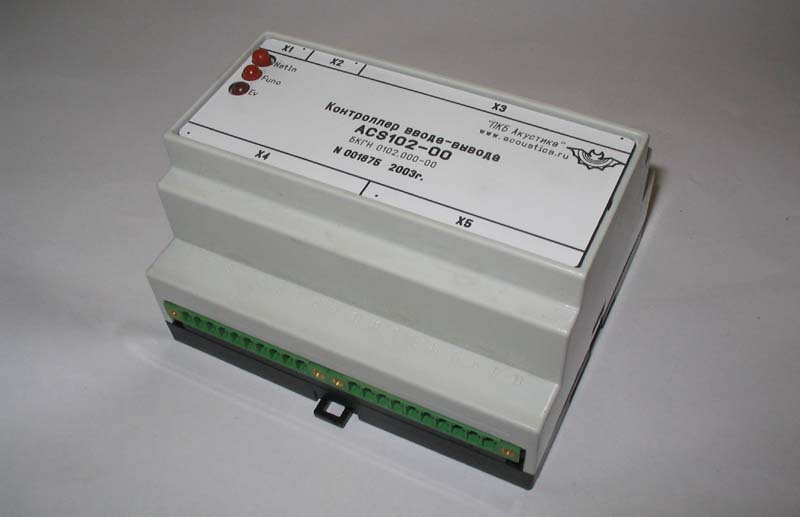

Контроллер ввода-вывода ACS102. Общее описание.

• Интерфейс RS-485
• 24 дискретных ввода -вывода

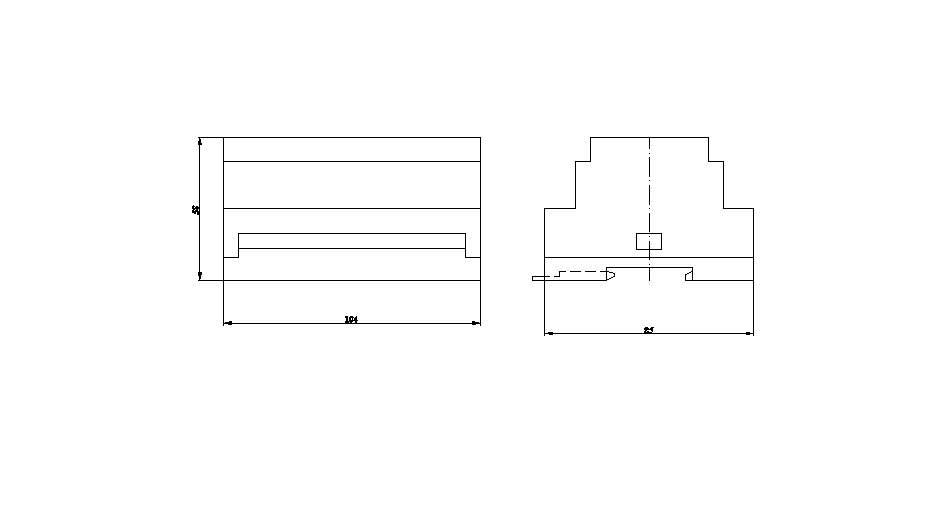

• Установка на DIN-рейку
• Разъемы COMBICOM

Контроллер имеет 24 линии двунаправленного дискретного ввода/вывода. Используется для управления силовыми модулями, индикаторами, а также сбора данных с датчиков, имеющих открытый коллектор, кнопок, переключателей. Часть линий ввода/вывода может быть рассчитана на подключение устройств с выходом ОК, а часть на подключение к логическому уровню ТТЛ. В контроллер может быть загружена как стандартная, так и пользовательская программа.

Контроллер подключается к интерфейсу RS-485 (разъем X1), через разъем Х2 подключается к блоку питания ACS 125 (24 В).

К контроллеру могут быть подключены датчики уровня УДУ-25 (через модуль преобразования ACS108), а также датчики температуры ДТ-125 (через модуль преобразования ACS107).
Контакт VPP разъемов Х3-Х5 (разрешение выхода) используется силовыми модулями типа PWR3.

Пример записи при заказе: Контролер ACS102- БКГН.0102.000-00
(16 линий ввода-вывода -разъемы Х3, Х4; 8 выходов ОК-разъем Х5).
Контролер ACS102- БКГН.0102.000-01 (8 выходов ОК - разъем Х3)
Контролер ACS102- БКГН.0102.000-02 ((24 линии ввода-вывода -разъемы Х3-Х5)
